Dette er et ferdig installert strømkretsbord som gjør det enkelt å koble bl.a batteri og lamper uten å miste noen komponenter.
Bordet er fint å benytte sammen med strøm- og spenningssensorene.
Installerte komponenter:
- R1 og R2 - 10 ohm motstander
- R2 og R3 - 51 ohm motstander
- R5 og R6 - 68 ohm motstander
- R7 - 22 kohm motstand
- R8 - 47 kohm motstand
- R9 - 100 kohm motstand
- R11 - 4,7 kohm motstand
- C1 1 µF kondensator
- C2 10 µF kondensator
- 3E - 10 lampeholdere
- Led og 220ohm strømbegrensende motstand
- L1 - 5mH induktor
- 1 kohm potometer
- 85 db buzzer
- SW2 SPDT switch
- SW3 SPST switch

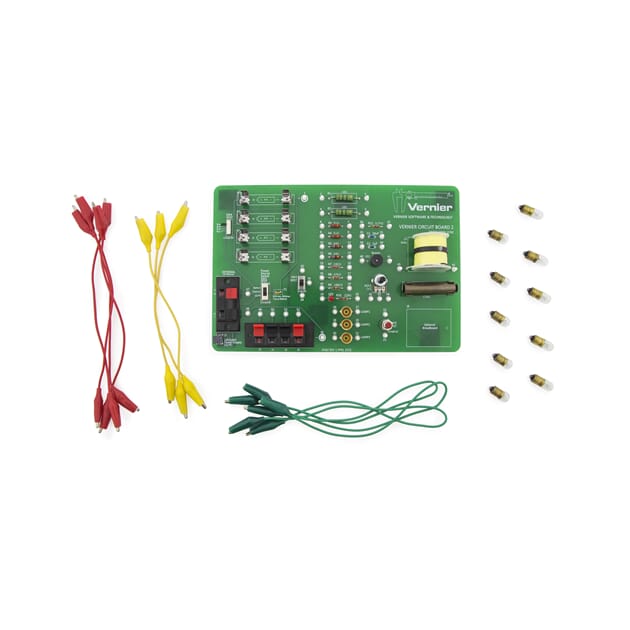

Hva er inkludert:
- Strømkretsbord med installerte komponenter, mål: 25 x 18 cm
- 10 stk elektriske ledninger med krokodilleklemmer (35 cm)
- 5 stk lommelyktspærer, 2.0 V, 0.06 A
- 5 stk lommelyktspærer, 7.5 V og 0.22 A
